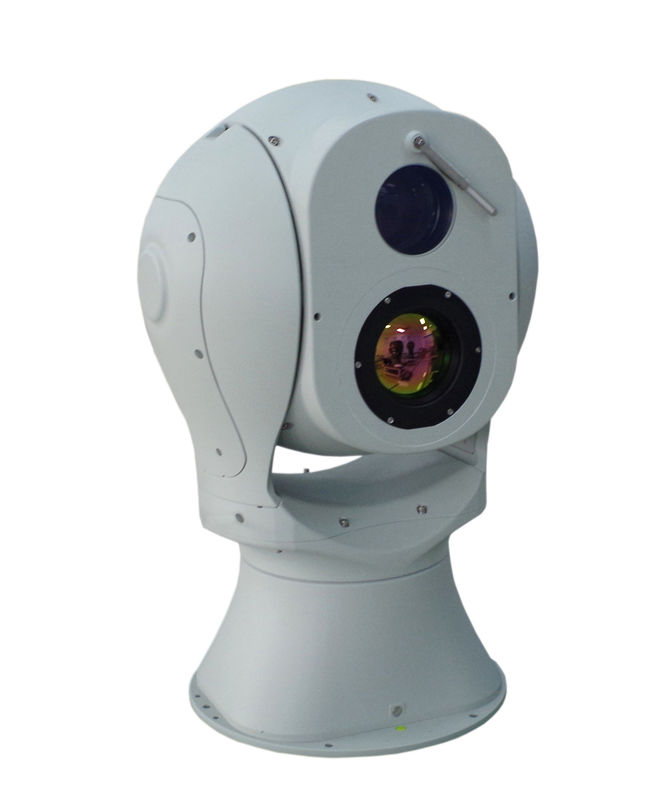

Ηλεκτρονική πλατφόρμα οπτικής παρακολούθησης πολλαπλού φάσματος που τοποθετείται σε πλοίο

1. Pan: N × 360 ° συνεχής περιστροφή

2. Κλίση: -45 ° ～ + 90 °

3. Όριο: Το βήμα έχει λειτουργία απαλού ορίου, το πρόγραμμα μπορεί να ρυθμιστεί

1. Οριζόντια ταχύτητα: 0,1 ° ~ 80 ° / s

2. Ταχύτητα ρίψης: 0,1 ° ~ 80 ° / s

3. Επιτάχυνση: οριζόντια 120 ° / s2, βήμα 120 ° / s2

4. Λειτουργία οδήγησης: άμεση οδήγηση με έντονη ροπή σύγχρονος κινητήρας μόνιμου μαγνήτη σπανίων γαιών, εκκίνηση-σταμάτημα υψηλής ταχύτητας, ομαλή παρακολούθηση με σύνδεση ραντάρ

1. Προκαθορισμένη θέση: όχι λιγότερο από 255

2. Σάρωση διαδρομής: υποστήριξη προκαθορισμένου σημείου πλεύσης, σάρωση γραμμής, ταχύτητα σάρωσης μπορεί να ρυθμιστεί

3. Λειτουργία ρολογιού: υποστήριξη προεπιλογής ρολογιού, σάρωση γραμμής και cruise

1. Servo φακού: υποστήριξη οπτικού πεδίου φακού, μεγέθυνση, ερώτημα τιμής ZOOM / FOCUS, επιστροφή, λειτουργία τοποθέτησης

2. Γωνία περιστρεφόμενης πλάκας: υποστήριξη σε πραγματικό χρόνο / λειτουργίες επιστροφής ερωτήματος και τοποθέτησης οριζόντιων γωνιών και γωνιών βήματος

1. Υποστήριξη παρακολούθησης χειροκίνητου ελέγχου

2. Υποστήριξη αυτόματης παρακολούθησης σύνδεσης ραντάρ

3. Υποστήριξη αυτόματης παρακολούθησης της μονάδας front-end (προαιρετικό)

4. Υποστήριξη αυτόματης παρακολούθησης λογισμικού back-end

1. Προστασία κινητήρα: προστασία μπλοκαρίσματος πικάπ, υψηλή αξιοπιστία

2. Ανίχνευση σφαλμάτων: υποστήριξη αυτοελέγχου κατά την ενεργοποίηση, ερώτημα κατάστασης και ανατροφοδότηση κωδικού σφάλματος

3. Αναβάθμιση και συντήρηση: απομακρυσμένη επανεκκίνηση, λειτουργία απομακρυσμένης αναβάθμισης, βολική συντήρηση συστήματος

1. Διεπαφή δικτύου: 1 καναλιού προσαρμοζόμενη θύρα Ethernet 10M / 100M (συμπεριλαμβανομένης της θερμικής εικόνας + ορατού φωτός υψηλής ευκρίνειας + ελέγχου RS422 / 485)

2. Πηγή ρεύματος: 1 way DC24V

3. Φυσική διεπαφή: αδιάβροχο βύσμα αεροπορίας στρατιωτικής ποιότητας, βαθμός προστασίας IP67

1. Πρωτόκολλο δικτύου: υποστήριξη TCP / IP, UDP, IPv4 / v6, HTTP, RTP, RTSP. υποστήριξη πρωτοκόλλου βίντεο δικτύου Onvif, GB28181

2. Πρωτόκολλο ελέγχου PTZ: βιομηχανικό πρότυπο Pelco-D και άλλα πολλαπλά πρωτόκολλα, ρυθμός baud 2400, 4800, 9600, 19200 προαιρετικό, προσαρμόσιμο ιδιωτικό πρωτόκολλο

1. Θερμοκρασία εργασίας: -25 ℃ ～ + 60 ℃

2. Θερμοκρασία αποθήκευσης: -30 ℃ ～ + 70 ℃

3. Υγρασία: <95% ΣΥ

4. Αντικεραυνικό κύμα: τροφοδοτικό 4000V, σήμα βίντεο επικοινωνίας 2000V

5. Σπρέι κατά του αλατιού: τιμή PH 6,5 ~ 7,2, συνεχής ψεκασμός για 96 ώρες, μπορεί ακόμα να λειτουργήσει κανονικά

6. Αντοχή σε κραδασμούς: πληροί τις περιβαλλοντικές απαιτήσεις του πλοίου GJB150A.16

7. Επίπεδο προστασίας: IP67

1. Τροφοδοτικό: εξοπλισμένο με εξαιρετικά ευρεία τροφοδοσία εισόδου, AC90V ～ 305V σε DC24V

2. Κατανάλωση ενέργειας: Η μέγιστη κατανάλωση ενέργειας του πικάπ ≤250W, η σταθερή κατανάλωση ισχύος ≤50W

• Διαστάσεις: Φ280mm×430mm
• Βάρος: ≤18 kg

1. Ανιχνευτής: CMOS χαμηλού φωτισμού 1/3 "

2. Ανάλυση: 1920 × 1080 (2 εκατομμύρια pixel)

3. Φωτισμός: έγχρωμος 0,002 Lux ＠ (F1.2, AGC ON), ασπρόμαυρος 0.0002Lux ＠ (F1.2, AGC ON)

4. Εστιακή απόσταση φακού: 8 ~ 256 mm συνεχές ζουμ

5. Απόσταση δράσης: Υπό συνθήκες ατμοσφαιρικής ορατότητας μεγαλύτερη από 10 km, υγρασίας αέρα μικρότερη από 50% και αδιαπέραστου περιβάλλοντος, η απόσταση δράσης από μικρά πλοία ή νησιά και υφάλους μπορεί να φτάσει τα 8 km.

6. Έλεγχος φακού: ηλεκτρικό ζουμ, χειροκίνητη / αυτόματη εστίαση

7. Διασύνδεση και μορφή βίντεο: Έξοδος δικτύου IP, H.265 / H.264

Ψυχόμενη θερμική κάμερα

(Προαιρετικός)

1. Ανιχνευτής: Υπέρυθρο εστιακό επίπεδο ψυχρού τελουριούχου καδμίου υδραργύρου (MCT)

2. Φασματικό εύρος: 3μm ～ 5μm

3. Ανάλυση: 640 × 512

4. Μέγεθος pixel: 15μm

5. Ευαισθησία στη θερμοκρασία (NETD): καλύτερη από 15mk (@ F4.0, 25 oC)

6. Εστιακή απόσταση φακού: 30 ~ 300 mm συνεχές ζουμ

7. Απόσταση δράσης: όταν η ατμοσφαιρική ορατότητα είναι μεγαλύτερη από 10km, η υγρασία του αέρα είναι μικρότερη από 50%, και η διαφορά θερμοκρασίας στόχου και φόντου είναι μεγαλύτερη από 5K, η απόσταση δράσης σε μικρά πλοία ή νησιά και υφάλους μπορεί να φτάσει τα 8km.

8. Λειτουργία εστίασης: χειροκίνητη / αυτόματη εστίαση (η αυτόματη εστίαση υποστηρίζει ενεργοποίηση ζουμ, ενεργοποίηση θερμοκρασίας φακού, ενεργοποίηση ανίχνευσης σκηνής)

9. Ηλεκτρονικό ζουμ: 2X, 4X, υποστήριξη παγκόσμιας σύγχρονης οθόνης

10. Πολικότητα: καυτό λευκό, καυτό μαύρο και 16 είδη ψευδών χρωμάτων, υποστήριξη λειτουργίας σκηνής πολλαπλών διαμορφώσεων

11. Διόρθωση: αυτόματη / χειροκίνητη / διόρθωση φόντου

12. Ρύθμιση εικόνας: φωτεινότητα, αντίθεση, αυτόματος έλεγχος AGC

13. Βελτίωση εικόνας: Λειτουργία βελτίωσης ψηφιακής λεπτομέρειας SDE

14. Ισχυρή προστασία πηγής θερμότητας: υποστήριξη

15. Χρόνος έναρξης: ≤7 λεπτά (υπό κανονική θερμοκρασία)

Μη ψυχρή θερμική κάμερα (προαιρετικό)

1. Ανιχνευτής: Η πέμπτη γενιά μη ψυχρού ανιχνευτή VOx

2. Φασματικό εύρος: 8μm ～ 12μm

3. Ανάλυση: 640 × 512

4. Εστιακή απόσταση φακού: 25 ~ 75 mm, ηλεκτρονικό ζουμ 8X, ζουμ οπτικο-ηλεκτρονικού ρελέ σύντηξης

5. Ευαισθησία: Το NETD είναι καλύτερο από 40mk.

6. Έλεγχος εστίασης: ηλεκτρικό ζουμ, χειροκίνητη / αυτόματη εστίαση

7. Ισχυρή προστασία από το φως: λειτουργία κατά του ηλιακού εγκαύματος

8. Χάρακας εμβέλειας: προσαρμοστικό οπτικό ζουμ αναλογικό ζουμ

9. Δείκτης ζωής: λειτουργία εγγραφής (αθροιστικός χρόνος εργασίας, χρόνοι κλείστρου, οριακή θερμοκρασία, περιβάλλον

10. θερμοκρασία, θερμοκρασία συσκευής πυρήνα), μπορεί να προβληθεί σε πραγματικό χρόνο μέσω του ιστού

Laser Ranging

(Προαιρετικός)

1. Μήκος κύματος: 1570nm

2. Εύρος μέτρησης: 100 ～ 5000m

3. Ακρίβεια εμβέλειας: ± 3m

4. Συχνότητα επανάληψης: 0,2Hz

5. Έλεγχος: RS422

Φωτισμός λέιζερ

(Προαιρετικός)

1. Μήκος κύματος: 808nm

2. Ισχύς: 5W

3. Φακός λέιζερ: 2 ° -30 °

4. Έλεγχος γωνίας: Τεχνολογία ελέγχου γωνίας ψηφιακού φωτισμού βημάτων DSS

Διαμόρφωση κεντρικού υπολογιστή

(Συνιστάται μόνο, παρέχεται από τον χρήστη)

CPU: 6 πυρήνες (i7 8700 και άνω)

Μνήμη: 16 GB ή περισσότερο

Σκληρός Δίσκος: 1TB SATA

Οθόνη: Ανάλυση 1920 * 1080

Δίκτυο: LAN ή 100M Ethernet

Σύστημα: Windows 7 ή Windows 10

Βάση δεδομένων: MySQL 5.1 και νεότερη έκδοση

Άλλο: Windows SDK, βιβλιοθήκη υποστήριξης MFC κάτω

Τροφοδοτικό? πληκτρολόγιο, ποντίκι κ.λπ.
